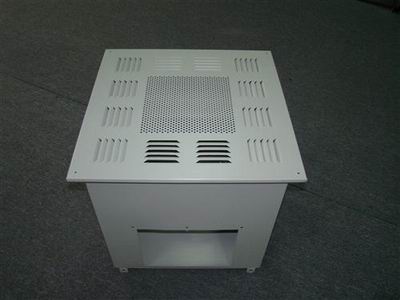

高效送风口

高效送风口是为净化车间、洁净室、无尘车间提供洁净环境的有效的终端过滤净化装置,可广泛于医药卫生、IT电子、精密机械、航天航空、生物工程、食品饮料、精细化工、科研教学等行业的净化车间空调项目。高效送风口包含静压箱、高效过滤器、散流板、风量调节装置,与风管的接口可为顶接或侧接。

材料与特点

箱体采用优质冷轧钢板制成,高强耐用;

表面静电喷塑,满足洁净要求;

◆外形美观大方,结构紧凑,便于安装和维护

出风面散流面板为铝质喷塑、冷轧钢板喷塑或不锈钢,表面易擦洗,满足洁净要求;

规格参数

型号

外形尺寸B*A*H

高效过滤器尺寸

额定风量度m3/h

 进风管尺寸D*C

侧面进风

顶部进风





GKF-320A

GKF-320B

370*370*530

320*320*220

500

200*200

GKF-484A

GKF-484B

534*534*530

484*484*220

1000

320*200

GKF-610A

GKF-610B

660*660*460

610*610*150

1000

320*250

GKF-820A

GKF -820B

870*650*460

820*600*150

1200

320*250

GKF -630A

GKF -630B

680*680*530

630*630*220

1500

320*250

GKF -726A

GKF -726B

776*534*530

726*484*220

1500

400*200

GKF -915A

GKF -915B

965*660*460

915*610*150

1500

500*250

GKF -968A

GKF -968B

1018*534*530

968*484*220

2000

500*200

GKF -1220A

GKF -1220B

965*660*460

1220*610*150

2000

500*200

GKF -945A

GKF -945SB

995*680*530

945*630*220

2200

500*250

GKF -1260A

GKF -1260B

1310*680*530

1260*630*220

3000

600*250

安装注意事项

1、安装前首先要确认高效送风口的规格效率要求,必须符合洁净室图纸设计要求和洁净室标准。

2、高效过滤器送风口安装前,必须对洁净室进行全面清扫、擦净,净化空调系统内部如有积尘,应再次清扫、擦净,达到清洁要求。如在技术夹层或吊顶内安装高效过滤器,则技术夹层或吊顶内也应进行全面清扫、擦净。

3、洁净室及净化空调系统达到清洁要求后,净化空调系统必须试运转。连续运转12h以上,再次清扫、擦净洁净室后立即安装高效过滤器。

4、高效送风口的运输需严格按照生产厂家的标志说明方向平放,在运输过程中需轻拿轻放切忌剧烈振动和碰撞。

5、高效送风口安装前,需现场对高效过滤器进行外观检查,内容包括滤纸、密封胶和框架有无损坏;边长、对角线和厚度尺寸是否符合要求;框架有无毛刺和锈斑(金属框);有无产品合格证,有无安装方向,技术性能是否符合设计要求。

6、安装高效过滤器的框架应平整。每个高效过滤器的安装框架平整度允许偏差不大于1mm

7、高效过滤器和框架之间的密封采用密封垫、不干胶、负压密封、液槽密封和双环密封等方法时,都必须把填料表面、过滤器边框表面和框架表面及液槽擦拭干净。

8、采用密封垫时,垫的厚度不宜超过8mm,压缩率为25%30%。采用液槽密封时,液槽内的液面高度要符合设计要求,框架各接缝处不得有渗液现象。采用双环密封条时,粘贴密封条时不要把环腔上的孔眼堵住;双环密封和负压密封都必须保持负压管道畅通。

9、安装高效过滤器时,外框上箭头应和气流方向一致。当其垂直安装时,滤纸折痕缝应垂直于地面。
